Panasonic Aquarea M-Serie Luft/Wasser-Wärmepumpe 12 kW

Die Panasonic Aquarea M-Serie 12 kW ist eine leistungsstarke Luft/Wasser-Monoblock-Wärmepumpe für effizientes Heizen und Kühlen. Das System arbeitet mit dem umweltfreundlichen R290 Kältemittel und wurde für moderne Heizsysteme in Ein- und Mehrfamilienhäusern entwickelt.

Dank der T-CAP-Technologie bietet die Wärmepumpe auch bei tiefen Aussentemperaturen eine zuverlässige Heizleistung. Die Kombination aus hoher Effizienz, moderner Technik, leisem Betrieb und ansprechendem Design macht die Aquarea M-Serie zu einer vielseitig einsetzbaren Lösung für Neubauten und Sanierungen.

Hauptkomponenten

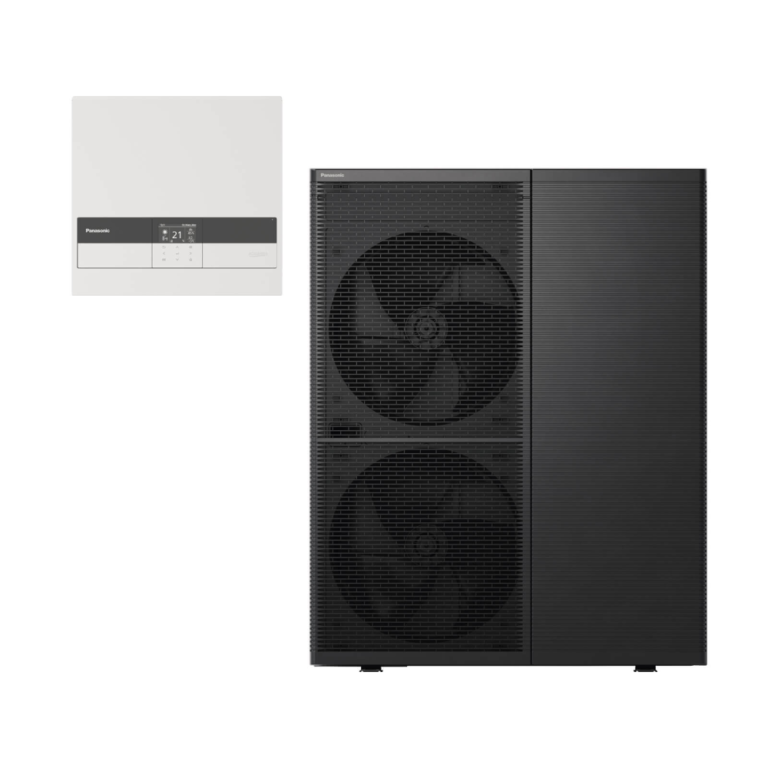

1x Panasonic Aquarea M-Serie Luft/Wasser-Monoblock 12 kW
Leistungsstarke Monoblock-Wärmepumpe für effizientes Heizen und Kühlen mit dem natürlichen Kältemittel R290.

1x Control Modul inkl. Smart Guard und Zubehör
Zentrales Regelmodul zur elektrischen Verbindung mit der Ausseneinheit und für die flexible Steuerung verschiedener Heizungsfunktionen.

Effizienz und Leistung

Mit einer Heizleistung von 12 kW ist die Panasonic Aquarea M-Serie für moderne Heizsysteme mit höherem Leistungsbedarf ausgelegt. Die integrierte T-CAP-Technologie ermöglicht eine zuverlässige Aufrechterhaltung der Heizleistung bis zu einer Aussentemperatur von -20 °C.

Die Wärmepumpe erreicht eine Vorlauftemperatur von bis zu 75 °C bei -15 °C Aussentemperatur und kann bei Aussentemperaturen von bis zu -28 °C betrieben werden. Dadurch eignet sie sich auch für Regionen mit kalten Winterbedingungen und für Heizsysteme mit höherem Temperaturbedarf.

Das System ist für Heizen und Kühlen ausgelegt und bietet damit eine ganzjährige Lösung für unterschiedliche Anforderungen. Das moderne Gehäuse in Anthrazitgrau RAL 7016 ermöglicht eine ansprechende Aufstellung im Aussenbereich.

Moderne Technik und robuste Konstruktion

Die Panasonic Aquarea M-Serie ist als Monoblock-Aussengerät konzipiert und verfügt über einen dreiphasigen 400 V / 50 Hz Netzanschluss. Das Gehäuse besteht aus verzinktem und einbrennlackiertem Stahlblech und ist für die Aufstellung im Freien ausgelegt. Der abnehmbare Gehäusedeckel ermöglicht einen einfachen Zugang zu den internen Bauteilen.

Die Grundplatte verfügt über Befestigungslaschen und Kondensatöffnungen. Der Axialventilator mit vergrössertem Lüfterdurchmesser sorgt für einen konstanten Luftdurchsatz bei reduzierter Ventilatordrehzahl. Der stufenlos regelbare Gleichstrommotor sowie das schall- und strömungsoptimierte Kunststoff-Laufrad unterstützen einen leisen und effizienten Betrieb.

Der oben angeordnete, abgedichtete Schaltkasten ermöglicht einen sicheren Wasserauslass. Ein Gas-/Flüssigkeitsabscheider ist direkt im Aussengerät integriert. Druckfestigkeit und Dichtheit werden werkseitig geprüft, das System wird mit einer umweltfreundlichen Kältemittel-Grundfüllung ausgeliefert.

Der Wärmeübertrager besteht aus Kupferrohren mit aufgepressten Bluefin-beschichteten Aluminiumlamellen. Ein 4-poliger Synchronmotorverdichter mit 4-Punkt-Schwingungsdämpfung sowie schalloptimierte Verdichtermaterialien reduzieren Vibrationen und Betriebsgeräusche.

Zum Kältekreislauf gehören ein elektronisches Expansionsventil, ein 4-Wege-Kreislaufumkehrventil, ein Filtertrockner sowie Absperrventile mit Prüfanschluss.

Installation und Systemintegration

Die Aquarea M-Serie ermöglicht Leitungslängen bis 30 m sowie Höhendifferenzen bis 30 m zwischen Innen- und Aussengerät. Dadurch bietet das System flexible Möglichkeiten bei der Planung und Installation.

Das Control Modul inkl. Smart Guard und Zubehör ist ein reines Regelmodul und muss nicht hydraulisch in die Heizungsanlage eingebunden werden. Es dient zur elektrischen Verbindung mit der Ausseneinheit und ermöglicht verschiedene Regel- und Steuerungsfunktionen.

Je nach Anlagenkonfiguration können bis zu 3 Heiz-/Kühlgruppen, eine Temperaturdifferenzregelung, die Brauchwasseraufbereitung oder die Schwimmbadladung gesteuert werden. Auch einfache Kaskadenlösungen sind möglich.

Die elektrische Verbindungsleitung zwischen Aussen- und Inneneinheit ist nicht im Lieferumfang enthalten und muss bauseits erstellt werden.

Da die Wärmepumpe mit dem natürlichen Kältemittel R290 (Propan) arbeitet, sind die Sicherheitshinweise bezüglich Aufstellung, Abständen, Montage, Zündquellen und Lagerung gemäss Montageanleitung unbedingt zu beachten. Die Konstruktion erfüllt die Anforderungen gemäss IEC 60335-2-40:2022.

Die Panasonic Aquarea M-Serie Luft/Wasser-Wärmepumpe 12 kW verbindet hohe Heizleistung, moderne T-CAP-Technologie, das umweltfreundliche R290 Kältemittel, effizienten und leisen Betrieb sowie flexible Regelungsmöglichkeiten zu einer leistungsstarken Lösung für moderne Heiz- und Kühlsysteme.
